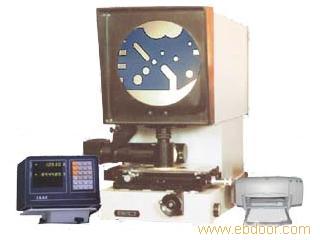

精密测量投影仪98J

仪器工作台具备大量程，并装有精密光栅传感器和数显表，和配置全套物镜及各种功能附件（圆分度工作台、顶针架、V形架、工件压板和反射照明装置等）使应用范围大大提高，特别适宜大批量、多品种及各种异型零部件的检测。
    如果选配计算机测量操作系统，对一些难以测量的如：圆、弧、同轴、平行、相交、形状位置关系及虚拟量等，都能够自动、快速地得出结果及输出报告或转入CAD（98JA型）

高性能以坐标测量及轮廓检验用的98J精密测量投影仪，读数直观、、效率高。仪器用透、反射照明的方法，对零件的长度、角度、轮廓外形和表面形状等进行精密测量和打印测试结果。

技术参数

1.投影屏：           Φ300 mm（刻有坐标线） 旋转范围：0～360o 旋转格值1′ 2.测量范围：         X-Y：150 × 50 mm                      测量工作台340 × 152 mm，玻璃台面260 × 90 mm 3.数显分辨率：       0.0005 mm 光栅读数系统 4.测量精度：         仪器示值误差 ±（3 + L /50）μm  L = 被测件长度（mm）                      仪器示值误差：包括测量误差和仪器系统误差                      环境温度变化：20 oC ± 3 oC 5.圆工作台：         360° 旋转  游标分格值 3′ 6.升降范围：         80 mm （调焦用） 7.顶针架摆动角度：   ± 12° 读数分格值30′ 8.工件夹持尺寸： 直径 130 mm  长度 180 mm 9.照明系统：         透射与反射照明 250W / 24V 10.打印机：          数据处理四色打印机PP40
